Grooving Machine

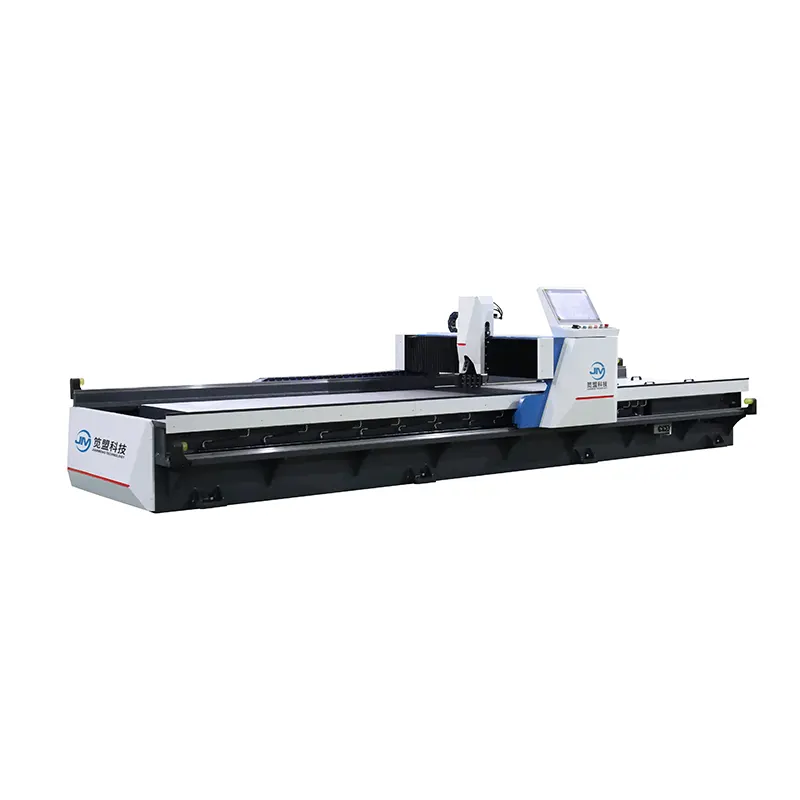

Den horisontella höghastighetsräfsmaskinen är en professionell V-rillningsutrustning tillverkad av JM, en kinesisk tillverkare med de flesta typer av V-rillmaskiner. De horisontella höghastighetsräfsmaskinerna har hög kostnadseffektivitet och ekonomiska fördelar vid medelhög till låg utnyttjandegrad.
Skicka förfrågan
Produktbeskrivning
Den horisontella höghastighetsräfsmaskinen är den professionella v-rillningsutrustningen som produceras av den kinesiska tillverkaren JM. Maskinkonstruktionen av portaltyp underlättar effektiv lastning och lossning.
Produktfunktioner:
1. Porten spårar metall på den dubbla styrskenan, som löper smidigt med bordsarbetsläge.
2. Styrsystem med fyra axlar, med industriell pekskärm, övervakar i realtid den horisontella höghastighetsrännmaskinens status.
3. Den horisontella höghastighetsräfflormaskinen utrustar öppet plan, vilket är lättanvänt sugkopp för lastning och lossning.
4. Arbetsbordet för horisontell höghastighetsräfsmaskin är gjord av låglegering, och bordets noggrannhet är inom 0,03 mm.
5. Den universella verktygshållaren för horisontell höghastighetsräfsmaskin kan uppfylla klämkraven för olika skärverktyg.
Tekniska data för Horisontell High Speed Grooving Machine
| Bearbetbarhet | Bearbetningslängd | 2500 mm | 3200 mm | 4000 mm | 6000 mm |
| Bearbetningsbredd | 1250/1500 mm | 1250/1500 mm | 1250/1500 mm | 1250/150 mm | |
| Bearbetningstjocklek | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-50 mm | 0,4-50 mm | |
| Minsta kantavstånd | 8 mm | 8 mm | 8 mm | 8 mm | |
| Bearbetningshastighet | Gantry (X-axel) | 0-120 m/min | 0-120m/min | 0-120 m/min | 0-120m/min |
| Verktygshållare (YI-axel) rörelse | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
| Rörlig fastspänning (Y2-axel) | 0-60 m/min | 0-60 m/min | 0-60 m/min | 0-60 m/min | |
| Verktygshållare (Z-axel) upp och ner | 0-10 m/min | 0-10 m/min | 0-10 m/min | 0-10m/min | |
| Bearbetningsnoggrannhet | Upprepade positioneringsfel för positioneringsaxeln | 0,015 mm | 0,015 mm | 0,015 mm | 0,015 mm |
| Lägsta upplösning för positioneringsaxeln | 0,001 mm | 0,001 mm | 0,001 mm | 0001 mm | |
| Tabell | Bordets planhet | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Externa
|
Längd | 4400 mm | 5100 mm | 5900 mm | 7900 mm |
| Bearbetningsbredd | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | 2000/2250 mm | |
| Höjd | 1550 mm | 1550 mm | 1550 mm | 1550 mm |
Komponenter i horisontell höghastighetsräfsmaskin
- CNC-system med stor pekskärm: Taiwan Superior
- Hydrauliskt styrsystem: Janpan Yuken
- Servomotor: Taiwan Superior
- Planetarisk reducering: Taiwan Liming
- Cylindertätningselement: Japan Valqua
- Närhetsbrytare: Japan Omron
- Enkel/dubbel luftströmbrytare: France Schneider
- AC-kontaktor: France Schneider
- Knapp: France Schneider
- Termiskt relä: France Schneider
- Strömbrytare: France Schneider
- Mikrorelä: France Schneider
- Legeringskniv: Korea Korloy
- Tung linjär styrskena: Taiwan TBI
- Maskinkabel: Tyskland Igus
Applikationsindustri:
- Bearbetning av rostfritt stål
- Arkitektonisk utsmyckning
- Badrum
- Köksutrustning
- Dörrindustri
- Hissutrustning
- Reklamskyltar
- Hårdvaruprodukter
FAQ
F: Kan du skicka din personal för att installera den horisontella höghastighetsgrävmaskinen åt oss?
A: Ja. Vi kan ordna med våra ingenjörer att erbjuda service på plats, om du behöver det.
F: Har du en detaljerad och professionell installationsmanual?
A: Ja. Vi har professionell bruksanvisning och videohandledning.
F: Kan du designa den horisontella höghastighetsgrävmaskinen enligt vår storlek?
A: Ja. Vi kan designa utrustning enligt dina krav.
