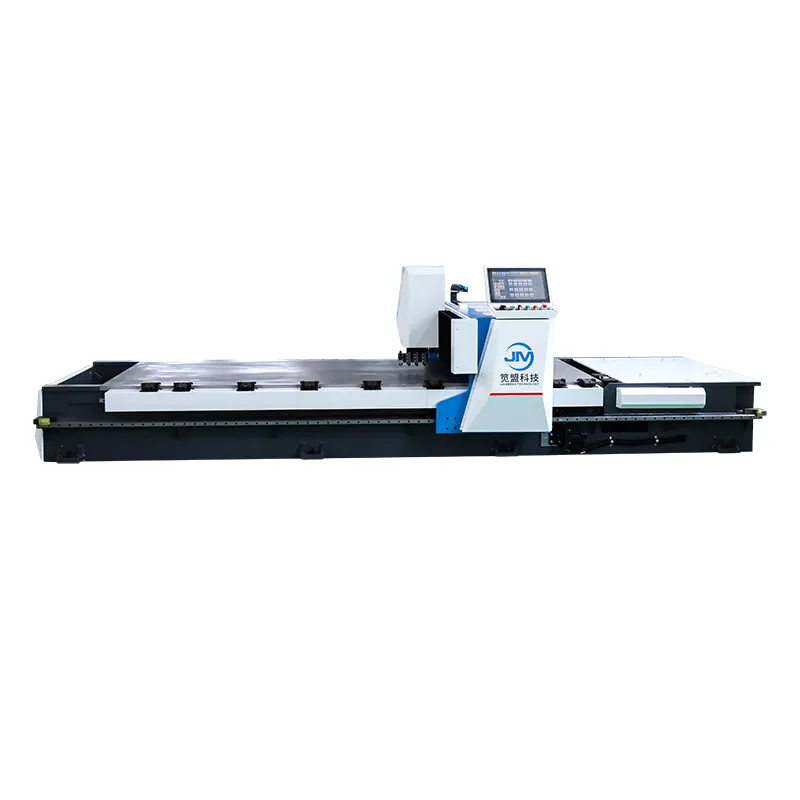

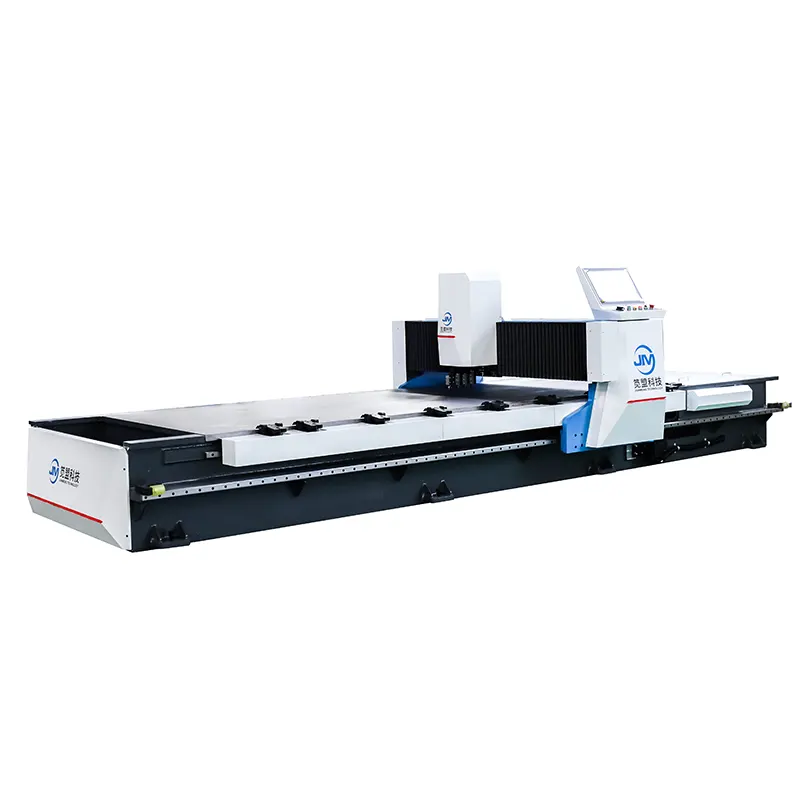

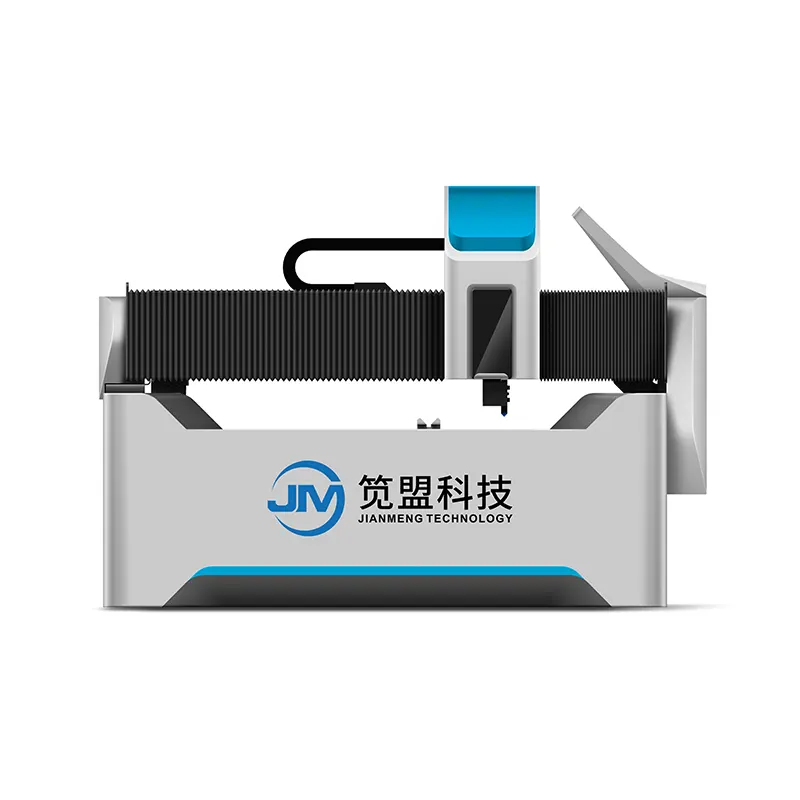

Automatisk fyrsidig V-skärmaskin

Som den professionella tillverkaren av automatiska fyrsidiga V-skärmaskiner i Kina kontrollerade JM strikt produktkvaliteten och bevittnade den snabba och solida utvecklingen av varumärket som drar nytta av de högkvalitativa produkterna. Den automatiska fyrsidiga V-skärmaskinen är mer användbar för bearbetning på fyra sidor.

Skicka förfrågan

Produktbeskrivning

V-spårmaskinstillverkaren JM i Kina har den bästa automatiska fyrsidiga V-skärmaskinen. Verktygshållaren för denna maskin kan roteras och fixeras i 90°. Med hjälp av högeffekt Y1-motor kan plattan spåras i tvärriktningen utan manuell rotation

Produktfunktioner:

1.Arbetsstycket behöver inte längre flyttas manuellt, vilket avsevärt förbättrar dimensionsnoggrannheten, sparar arbetskostnader, sparar tidskostnader och förbättrar produktionseffektiviteten.

1. De två paren av parallella spår som är vinkelräta mot varandra kan engångsformas av den fyrsidiga spårfräsmaskinen utan att vända arbetsstycken.

2. Den automatiska fyrsidiga V-skärmaskinen är utrustad med en ny generation av multifunktionellt pekskärmssystem.

Tekniska data för automatisk fyrsidig V-skärmaskin

Bearbetbarhet	Bearbetningslängd	2500 mm	3200 mm	4000 mm	6000 mm
	Bearbetningsbredd	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Bearbetningstjocklek	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minsta kantavstånd	8 mm	8 mm	8 mm	8 mm
Bearbetningshastighet	Gantry (X-axel)	0-120 m/min	0-120m/min	0-120 m/min	0-120m/min
	Verktygshållare (YI-axel) rörelse	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Rörlig fastspänning (Y2-axel)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Verktygshållare (Z-axel) upp och ner	0-10 m/min	0-10 m/min	0-10 m/min	0-10m/min
Bearbetningsnoggrannhet	Upprepade positioneringsfel för positioneringsaxeln	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Bearbetningsnoggrannhet	Lägsta upplösning för positioneringsaxeln	0,001 mm	0,001 mm	0,001 mm	0001 mm
Tabell	Bordets planhet	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externa mått	Längd	4400 mm	5100 mm	5900 mm	7900 mm
	Bearbetningsbredd	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Höjd	1550 mm	1550 mm	1550 mm	1550 mm

Komponenter i automatisk fyrsidig V-skärmaskin

- Servomotor: Taiwan Superior

- CNC-system med stor pekskärm: Taiwan Superior

- Hydrauliskt styrsystem: Janpan Yuken

- Planetarisk reducering: Taiwan Liming

- Cylindertätningselement: Japan Valqua

- Närhetsbrytare: Japan Omron

- AC-kontaktor: France Schneider

- Knapp: France Schneider

- Termiskt relä: France Schneider

- Strömbrytare: France Schneider

- Mikrorelä: France Schneider

- Enkel/dubbel luftströmbrytare: France Schneider

- Legeringskniv: Korea Korloy

- Tung linjär styrskena: Taiwan TBI

- Maskinkabel: Tyskland Igus

Applikationsindustri:

JIANMENG automatisk fyrsidig V-skärmaskin används för att spåra på fyra sidor i många industrier, såsom:

- Metallmöbler

- Badrum

- Dörrindustri

- Köksutrustning

FAQ

F: Kan du skicka din personal att installera den automatiska fyrsidiga V-skärmaskinen åt oss?

A: Ja. Vi kan ordna med våra ingenjörer att erbjuda service på plats, om du behöver det.

F: Kan du designa den automatiska fyrsidiga V-skärmaskinen enligt vår storlek?

A: Ja. Vi kan designa automatisk fyrsidig V-skärmaskin enligt dina krav.

F: Var ligger din fabrik?

S: Taixing, Jiangsu, Kina
