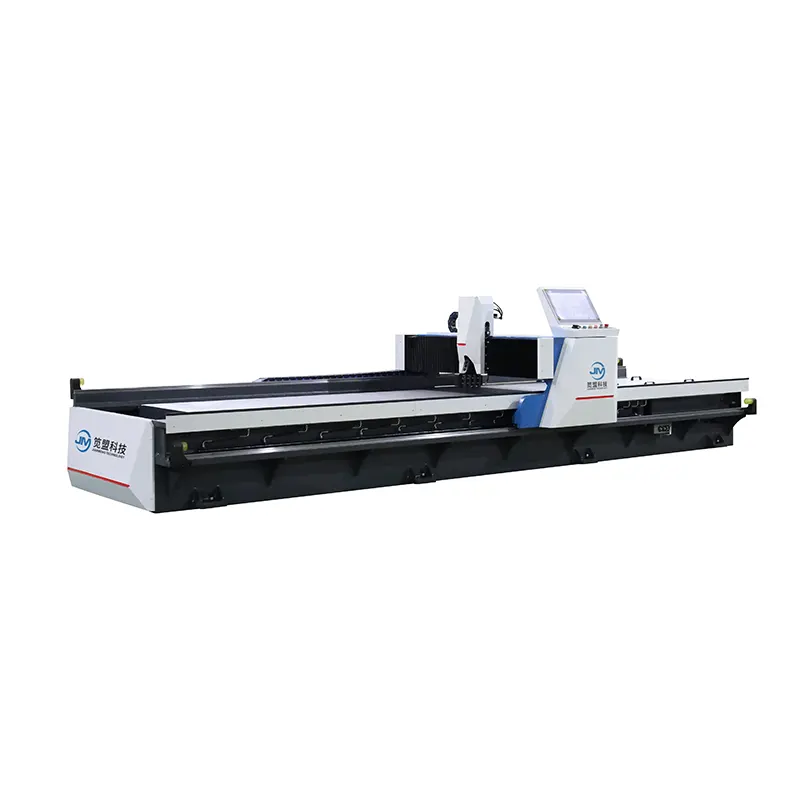

CNC horisontell höghastighets V-räfsmaskin

CNC Horizontal High Speed V Grooving Machine är en stabil V-rillningsutrustning tillverkad av JM, den kinesiska tillverkaren med de flesta typerna av V-rillningsmaskiner. CNC:s horisontella höghastighets V-rillmaskiner är den mest kostnadseffektiva spårfräsmaskinen med medel till låga utnyttjandegrader.

Skicka förfrågan

Produktbeskrivning

CNC horisontell höghastighets V-rillningsmaskin är den hållbara v-rillningsutrustningen som produceras av den kinesiska spårmaskinstillverkaren JM. Maskinkonstruktionen av portaltyp underlättar effektiv lastning och lossning.

Produktfunktioner:

1. Fyraxligt styrsystem, med industriell pekskärm, övervakar i realtid CNC:s horisontella höghastighets V-spårmaskins status.

2. Porten spårar metall på den dubbla styrskenan, som löper smidigt med bordsarbetsläge.

3. Den horisontella CNC-höghastighets-V-rillningsmaskinen utrustar öppet plan, vilket är lättanvänt sugkopp för lastning och lossning.

4. Arbetsbordet för CNC horisontell höghastighets V-rillningsmaskin är gjord av låglegering, och bordets noggrannhet är inom 0,03 mm.

5. Den universella verktygshållaren för CNC horisontell höghastighets V-rillmaskin kan uppfylla klämkraven för olika skärverktyg.

Tekniska data för CNC Horizontal High Speed V Grooving Machine

Bearbetbarhet	Bearbetningslängd	2500 mm	3200 mm	4000 mm	6000 mm
	Bearbetningsbredd	1250/1500 mm	1250/1500 mm	1250/1500 mm	1250/150 mm
	Bearbetningstjocklek	0,4-5,0 mm	0,4-5,0 mm	0,4-50 mm	0,4-50 mm
	Minsta kantavstånd	8 mm	8 mm	8 mm	8 mm
Bearbetningshastighet	Gantry (X-axel)	0-120 m/min	0-120m/min	0-120 m/min	0-120m/min
	Verktygshållare (YI-axel) rörelse	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Rörlig fastspänning (Y2-axel)	0-60 m/min	0-60 m/min	0-60 m/min	0-60 m/min
	Verktygshållare (Z-axel) upp och ner	0-10 m/min	0-10 m/min	0-10 m/min	0-10m/min
Bearbetningsnoggrannhet	Upprepade positioneringsfel för positioneringsaxeln	0,015 mm	0,015 mm	0,015 mm	0,015 mm
Bearbetningsnoggrannhet	Lägsta upplösning för positioneringsaxeln	0,001 mm	0,001 mm	0,001 mm	0001 mm
Tabell	Bordets planhet	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Externa mått	Längd	4400 mm	5100 mm	5900 mm	7900 mm
	Bearbetningsbredd	2000/2250 mm	2000/2250 mm	2000/2250 mm	2000/2250 mm
	Höjd	1550 mm	1550 mm	1550 mm	1550 mm

Komponenter i CNC horisontell höghastighets V-räfsmaskin

- Servomotor: Taiwan Superior

- Cylindertätningselement: Japan Valqua

- Närhetsbrytare: Japan Omron

- Enkel/dubbel luftströmbrytare: France Schneider

- AC-kontaktor: France Schneider

- Knapp: France Schneider

- Hydrauliskt styrsystem: Janpan Yuken

- Planetarisk reducering: Taiwan Liming

- Termiskt relä: France Schneider

- Mikrorelä: France Schneider

- Legeringskniv: Korea Korloy

- Strömbrytare: France Schneider

- Tung linjär styrskena: Taiwan TBI

- Maskinkabel: Tyskland Igus

- CNC-system med stor pekskärm: Taiwan Superior

Applikationsindustri:

- Badrum

- Bearbetning av rostfritt stål

- Arkitektonisk utsmyckning

- Köksutrustning

- Dörrindustri

- Hissutrustning

- Reklamskyltar

- Hårdvaruprodukter

FAQ

F: Kan du skicka din personal för att installera den horisontella CNC-höghastighets-V-spårmaskinen åt oss?

A: Ja. Vi kan ordna med våra ingenjörer att erbjuda service på plats, om du behöver det.

F: Har du en detaljerad och professionell installationsmanual?

A: Ja. Vi har professionell bruksanvisning och videohandledning.

F: Kan du designa den horisontella CNC-höghastighets-V-spårmaskinen enligt vår storlek?

A: Ja. Vi kan designa utrustning enligt dina krav.
